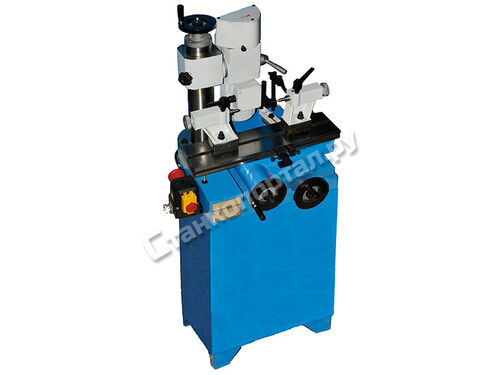

Заточной станок TRIOD UTG-800 используется для абразивного затачивания металлорежущего инструмента. В данном оборудование в качестве инструмента для затачивания применяется шлифовальный круг. Крепление затачиваемого инструмента выполняется в подвижном суппорте. Для того чтобы суппорт можно было установить под нужным углом имеется специальная шкала. Между центрами бабок можно фиксировать всевозможный затачиваемый инструмент. Движение стола станка возвратно-поступательное относительно совершающего вращения шлифовального круга.
| Напряжение питания |
380 В
|
| Потребляемая мощность привода шпинделя |
180 Вт
|
| Потребляемая мощность поворотной головки |
60 Вт
|
| Диаметр круга внешний/внутренний |
127/32 мм
|
| Частота вращения шпинделя |
2800 об/мин
|
| Частота вращения поворотного устройства |
1400 об/мин
|
| Максимальный диаметр затачиваемого инструмента |
200 мм
|
| Максимальная длина затачиваемого инструмента |
280 мм
|
| Продольная подача |
360 мм
|
| Поперечная подача |
155 мм
|
| Угол наклона круга |
±50°
|
| Угол поворота шлифовальной головки |
±40°
|
| Ход пиноли правой и левой опоры |
50 мм
|
| Размер стола |
535?130 мм
|
| Размер «Т» – образного паза |
14 мм
|
| Размеры станка |
820?650?780 мм
|
| Масса |
150 кг
|
